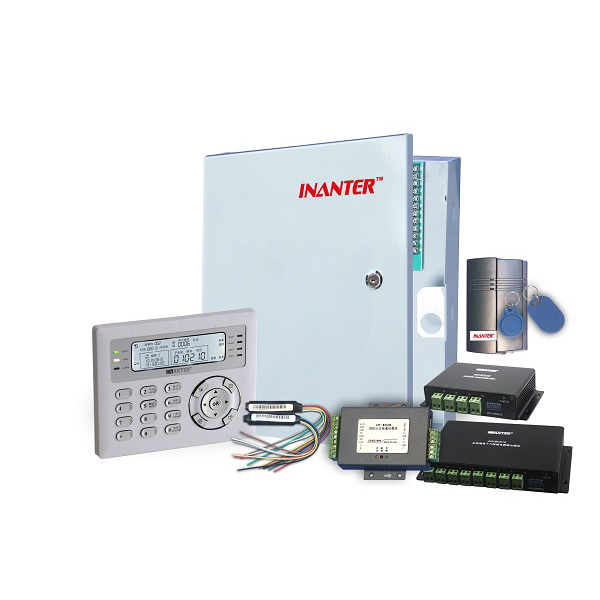

AW-BM1600

  • 型号AW-BM1600
  • 类型总线制报警控制器
  • 其他专业化设计,简便易用的第三代大型报警控制系统

可扩充1008个防区的大型总线主机 ...

产品特色

  • 采用纯硬件嵌入式系统设计,32位ARM7处理器
  • 具备2条防区扩展485总线接口
  • 可扩展以太网接口用于更多主机联网工作
  • 自带16个防区,可通过485总线扩充62个不同类型模块
  • “防区倍增”功能,有效解决各项标准规定的入侵探测器防拆报警要求
  • 14种总线扩充模块类型
  • 每个子系统独立显示工作状态,独立撤布防,独立自动撤布防工作
  • 带各种保护的辅助电源输出,适应不同环境下使用
  • 支持对各种系统设备的监测与管理
  • 可扩展以太网络双向数据通信控制,适应通过各种IP网络联网报警
  • 可扩展有线和无线IP网络通信能力,适应通过Internet有线网络或GPRS/4G无线网络组建区域联网报警系统
  • 具备2个有线网络报告中心及2个无线网络报告中心
  • 系统采用多级密码管理机制,最多可设置602组用户密码
  • 通过控制键盘完成所有功能操作与编程设置
  • 允许一个主控和多个分控键盘同时控制
  • 支持快速布防、强制布防、事件布防、自动定时布防、GSM短信布防和群旁路
  • 分控键盘用户密码登陆机制,一个分控键盘操控多个子系统
  • 支持子系统报警、未准备、布防、撤防、故障任意联动输出预案
  • 可扩展电话线语音和CID数据报警通信功能
  • 支持GSM无线备份通信,支持CID数据/语音/短信息通信功能
  • 详细记录最新发生的20000条事件,可通过键盘或管理软件读取查阅
  • 完善的过流、过压保护措施,485总线三级桥式防雷保护,可靠性高
  • 稳定性和环境适应性强,众多楼宇、文博、司法系统应用案例
  • 可提供完善的SDK开发包,便于第三方软件系统集成

主要特性

  • 大容量防区扩充、广阔的总线延伸范围

AW-BM1600主机板自带16个标准接线防区,具备两条用于设备扩充连接的下行485总线,每条485总线均可以延伸1.2KM的传输距离,在下行总线上总共可任意扩充连接62个总线设备,单台主机最多扩充至1008个防区,可设置32个子系统独立工作。

  • 完善的入侵探测器防拆报警解决方案

AW-BM1600主机板载防区、1/2/8/16防区总线通信模块扩展防区,均支持“防区倍增”功能的开启与关闭,可实现入侵探测器报警信号及24小时防拆报警信号的明确区分,且入侵探测器防拆功能开启不额外占用主机防区。

  • 灵巧的系统控制显示界面和控制形式

系统所有功能操作与编程设置均可通过控制键盘独立完成,控制键盘具有灵活便捷的系统控制模式,配合直观的中文LCD文字显示界面,系统各种状态一目了然,并可按任意子系统、任意模块、任意防区进行独立操作与控制。

  • 多种可编程智能内部联动输出控制预案,方便综合智能集成

具有强大的内部智能联动能力,包括支持每个防区任意设定2个模块的2个输出进行联动输出;并支持子系统报警、未准备、布防、撤防、故障任意联动输出预案设置,满足各种系统智能化个性需求。

  • 独立运行的内部时钟、时间表自动控制和详尽的系统事件记录

具备一个带独立电池供电运行的万年历时钟电路,通过准确运行的系统时间作保障,可方便实现按时间表对各个子系统进行自动撤布防操作,支持设置60个时间表来对系统防区或者输出通道进行自动控制。主机具备功能强大的事件自动记录功能,最多可保存最新发生的20000条记录。

  • 电话线、GSM无线、IPGPRS/4G网络多通道互为备份通信

除支持电话线CID数据和语音录音报警通信的能力外,可扩展有线IP和无线GPRS/4G网络接口用于更多主机联网组建大型报警系统。

  • 完善的自检能力和多重保护措施,确保系统长期稳定可靠运行

具备对系统各种总线设备和自身各种工作状态的自检能力,并具有完善的过流、过压保护措施,485总线采用三级桥式防雷保护电路设计,系统可靠性高。
技术规格

特性 技术指标 特性 技术指标
电压输入 1组交流17V输入,额定功率30W,带交流断电监视 电话线通信 内置电话线通信功能,支持语音/CID格式数据通信
辅助电源输出 1组13.8V/ 最大800mA,带多种输出过流保护 电话线通信号码 4个语音/2个数据报警号码
主机板功耗 160mA 用户密码 602组
外接电池 1组,建议使用12V/7AH电池,带过放电保护 主机防区数量 16个带2K线末电阻的标准防区,最多可扩展992个标准防区
电池充电 浮充13.8V 防区类型 13种
电池放电保护 带电池过放电电压检测,切断保护电压10.5V 子系统数量 32个
电池待机时间 使用一只7AH 电池可负载750 mA 电流消耗4小时 时间表数量 60个
警号输出 直流13.8V, 最大1.5A,带限流保护 事件存储容量 20000条
上位机通信端口 IP网络扩展接口
(支持有线IP、GPRS/4G扩展选择)
工作环境 温度:-20℃~50℃;
湿度:不大于90%,非凝露
扩充总线端口 2个RS485总线扩充设备端口 机箱尺寸 260mm×290mm×80mm
